加湿器控制板

服务简介:加湿器控制面板介绍说明: 1、传感器:浸水自动修复;检测到传感器故障,自动转时序控制。 2、具有湿度、时序两种工作方式; 3、大屏幕液晶显示,中英文提示; 4、测量值修正功能,有效提高系统测量

电极式加湿器控制板详细说明

  安装电极式加湿器时,其操作面板说明是我们必须要了解的,根据说明来调节所需要的湿度,从而控制加湿器的启停。


加湿器控制面板介绍说明:

1、传感器:浸水自动修复;检测到传感器故障,自动转时序控制。

2、具有湿度、时序两种工作方式;

3、大屏幕液晶显示,中英文提示;

4、测量值修正功能,有效提高系统测量精度。


加湿器控制板的主要技术指标:

●工作电源:AC180~260V 整机功耗:小于2W;

●测量范围:湿度:0~99%RH,分辨率:1%RH,温度:-19~99℃,分辨率:1℃;

●测量准确度:湿度±3%RH  温度±1℃;

●显示方式:大屏幕液晶,尺寸:65x48(mm);

●输出容量:三路继电器AC250V/10A;

●外形尺寸:176×86×40(mm)。

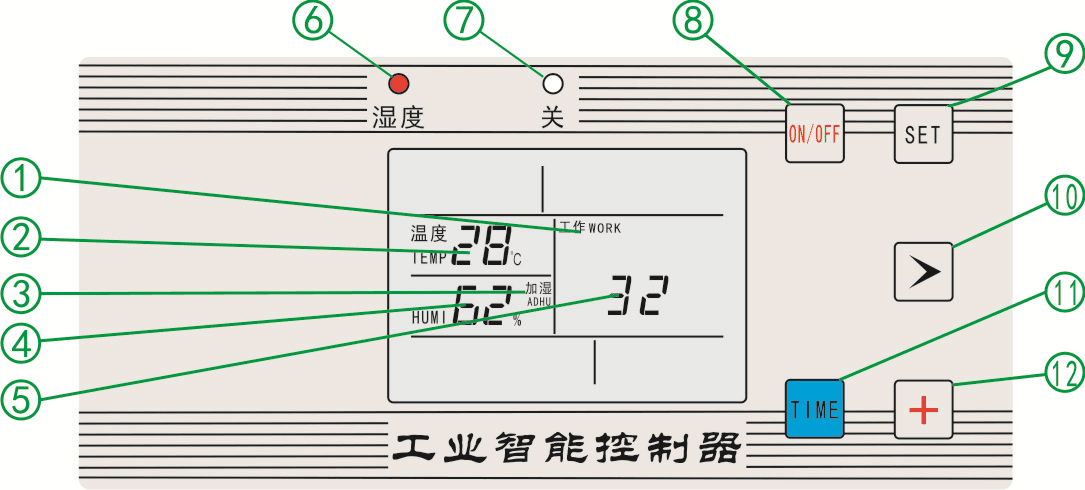

面板说明图及功能介绍:





⑴时序指示:

A,“工作WORK”:指示时序区显示“与工作相关的参数”。 时序测控,指示继电器输出。

B,“停止STOP”:指示时序区显示“与停止相关的参数”。 时序测控,指示继电器不输出。

⑵温度显示:

A,测控状态,显示实测温度,单位℃,传感器故障,显示 L  。

B,参数修改,显示相应的参数。

⑶湿度继电器输出指示:当湿度继电器输出,“加湿”显示“加湿ADHU”。

⑷湿度显示:

A,测控状态,显示实测湿度,单位%RH,传感器故障,显示L。

B,参数修改,显示相应的参数。

⑸时序时间:

A,测控状态,显示时序的工作时间、停止时间,单位分钟。

B,参数设定时,显示与时序相关的参数。

⑹ “湿度”输出指示灯:湿度继电器输出,亮。

⑺ “关”指示灯:控制板关,亮。

⑻"ON/OFF"键: 点按该键开、关控制器。

⑼"SET"键:

A,测控显示,点按该键设定“上限、工作时间”参数。

B,"上限工作时间"设定,点按该键设定“下限、停止时间”参数。

C,参数设定时,点按该键退回测控显示。

⑽"〉"键:

A,参数设定时,点按该键移动修改参数的位。

B,测控显示,长按该键修正“温度、湿度”。

⑾" TIME "键:点按该键开、关“时序”控制功能。

⑿" + "键:参数设定时,点按该键修改位循环加1。


控制面板参数说明

(一)上限工作参数设定(测控状态,点按SET键进入, 修改位闪烁)




参数设定范围:

湿度上限:0~99%RH

时序工作时间:0~99分

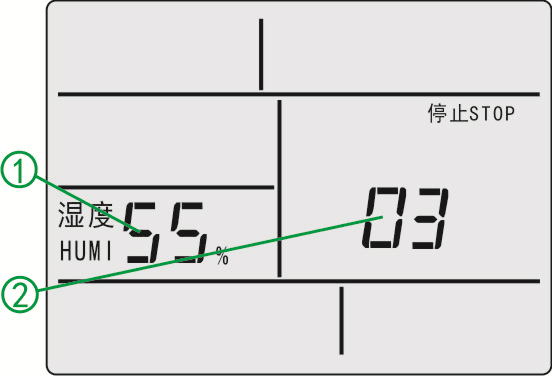

(二)下限停止参数设定(上限工作参数设定,点按SET键进入, 修改位闪烁)



参数设定范围

湿度下限:0~99%RH

时序停止时间:0~99分


说明:

1、时序控制功能不受湿度的影响;

2、时序停止时间设为0,则一直工作;

3、时序工作时间设为0,则一直停止;

4、工作时间、停止时间都设为0,则本控制器自动设置为工作时间5分钟,停止时间3分钟。

5、防止湿度上限和湿度下限设置错,当上限和下限之差小于2时,本控制器自动设置:湿度下限=湿度上限-2。

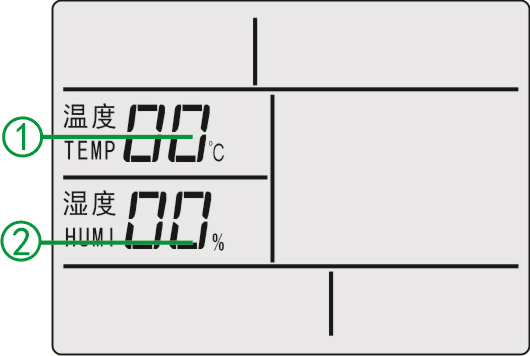

(三)温湿度修正参数设定(测控状态,长按SET键进入, 修改位闪烁)



参数设定范围:

温度修正:-19~99%℃

湿度修正:-19~99%RH

加湿器控制面板接线端子说明:

端子号

接线说明

备注

1

AC220V电源输入,L


2

AC220V电源输入,N


3

湿度1输出(AC220V)

输出时和1电压时220V

4

湿度2输出(AC220V)

输出时和1电压时220V

5

湿度3输出(常开触点)

56是继电器触点

6

湿度3输出(常开触点)


7

湿度传感器接线(红色)


8

湿度传感器接线(黄色)


9

湿度传感器接线(黑色)


10

湿度传感器接线(白色)
